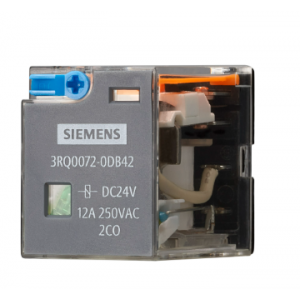

SIEMENS 3RQ0中間繼電器 高性能款 DC24V 2CO 12A 3RQ00720DB42
3RQ0072-0DB42
(EAN: 6939610791913)
Relay, high-per., DC24V, 2CO, 12A
 |
插入式繼電器 高性能 2CO 12A DC 24 V 在機械指示器內 在 LED 中 在測試臂內 |
| 綜合技術數據 |
| 顯示方式 LED |
是 |
| 產品組件 |
|
| ● 半導體輸入端 |
否 |
| 消耗的有效功率 |
0.9 W |
| 絕緣電壓 針對根據 IEC 60664 的過電壓類別 III 污染度 3 時 測定值 |
250 V |
| 抗沖擊電壓能力 測定值 |
4 000 kV |
| 防護等級 IP |
IP40 |
| 耐沖擊性 符合 IEC 60068-2-27 |
正弦半波 10g / 11 ms |
| 機械式使用壽命（轉換周期） 典型 |
10 000 000 |
| 電氣使用壽命（操作循環） AC-1 時 400 V 時 典型 |
100 000 |
| 熱電流 |
12 A |
| 控制電路/控制 |
| 控制饋電電壓 DC 時 測定值 |
24 V |
| 工作區要素控制饋電電壓測定值 DC 時 |
|
| ● 初始值 |
0.8 |
| ● 終值 |
1.1 |
| 工作區要素控制饋電電壓測定值 AC 時 50 Hz 時 |
|
| ● 初始值 |
0.9 |
| ● 終值 |
1.1 |
| 工作區要素控制饋電電壓測定值 AC 時 60 Hz 時 初始值 |
0.8 |
| 接通延遲時間 |
|
| ● AC 時 ***大值 |
20 ms |
| ● DC 時 ***大值 |
20 ms |
| 斷開延遲時間 |
20 ms |
| 切換功能 |
| 開關轉換功能的結構形式 強制執行的 |
否 |
| 產品組件 插座 |
否 |
| 輔助電路 |
| 開關觸點的類型 |
2 個轉換觸點 |
| 材料 開關觸點 |
AgNi10 |
| 工作電流 AC-15 時 |
|
| ● 250 V 時 測定值 |
6 A |
| 工作電流 DC-13 時 |
|
| ● 30 V 時 測定值 |
6 A |
| 接觸可靠性 輔助觸頭的 |
每100 Mio.(DC 17 V, 5 mA)次開關轉換出現一次錯誤情況 |
| 主電路 |
| 電壓類型 |
DC |
| 輸入/ 輸出 |
| 輸出的特性 短路保護 |
否 |
| 顯示 |
| 顯示方式 通過 LED 指示燈的狀態顯示 |
LED 綠色 |
| 接口/ 接線端子 |
| 產品功能 端子可拆卸 |
否 |
| 可連接的導線截面 |
|
| ● 單芯線的 |
0.5 ... 2.5 mm² |
| ● 細芯線的 帶有電纜末端加工 |
0.5 ... 2.5 mm² |
| ● 細芯線的 無電纜末端加工 |
0.5 ... 2.5 mm² |
| 裝入/固定/外廓尺寸 |
| 裝入位置 |
任意的 |
| 緊固類型 |
扣接固定 |
| 高度 |
36 mm |
| 寬度 |
22 mm |
| 環境條件 |
| 環境溫度 |
|
| ● 運行期間 |
-40 ... +55 °C |
| ● 存放期間 |
-40 ... +85 °C |
| ● 運輸期間 |
-40 ... +85 °C |
| 相對空氣濕度 運行期間 |
5 ... 85 % |
| 認可 證書 |
|
