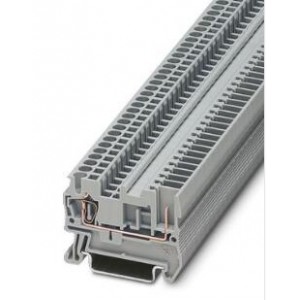

菲尼克斯接線端子 ST 2,5/ 1P - 直通式接線端子
3040012
直通式接線端子， 標稱工作電壓: 500 V， 額定電流: 24 A， 連接量: 2， 接線方式: 回拉式彈簧/插拔式連接， 第1層左邊連接， 額定接線容量: 2.5 mm2， 橫截面: 0.08 mm2 - 4 mm2， 第1層右邊連接， 安裝方式: NS 35/7,5， NS 35/15， 顏色: 灰色
插拔式接線端子可快速實現模塊化配置。接線端子通過預制電纜束即可便捷完成接線。
“熱”插拔接線端子
插拔式COMBI接線端子是一種特殊形式的混合接線端子。接線端子的一側具有標準化的直插區域，而另一側則有插拔式、螺釘式、回拉式彈簧或快速連接技術。由于采用接觸式系統，因此可以承受極高的振動水平。在進行信號和電源接線時，使用插拔式接線端子可以節省許多時間。
通過插拔式接線端子進行模塊化系統組態
連接系統由插拔式接線端子和相應的連接器組成， 進而為端子條設計提供了**靈活性。該系統是控制柜電源和控制部件供電、以及快速安裝分布式系統部件的理想解決方案。COMBI連接系統始終表現優良。控制柜內的插拔式組件安裝便捷，拆卸方便。其插拔式圓形接口可確保控制柜間的安全供電。而用于懸空引線的耦合器不僅適合在狹小空間內布線， 還可以輕松延長預制電纜。COMBI系統的標準化插拔解決方案在靈活性和多樣性方面超過了許多業界著名生產商的同類產品。德國威圖 (Rittal) 選用了COMBI系統并將插拔區域集成到其新型RiLine 60設備適配器中。
自組裝式連接器和耦合器
COMBI插頭可提供預組裝和自組裝型號，前者位數高達15位。自組裝型號插頭支持個性化應用的模塊化組態。此外，接線端子連接器還可選配鎖扣，顯著增強抗振性能。該鎖扣確保接線端子與COMBI插頭間的連接穩固可靠。為保護電纜免受拉伸應力影響，COMBI系統還配備了不同型號的固線夾，如 簡易卡接型和具備完整電纜殼體型。除電纜殼體外，系統亦可提供彎曲保護套管以防電纜彎折。
帶六個接線點的多導線端子
多導線端子內含三個內部接線用接線點和三個外部插拔式接線用針式接點。由此，在維修保養或構建用于快速調試的模塊化系統時，用戶可快速更換系統部件。由于接線點眾多，這種接線端子可組合成緊湊型插拔式高密度矩陣接線單元。端子標識區域面積大且標識支架與終端緊固件具備相同外形，可輕松實現清晰矩陣標識。
三向信號分配器
PT 2,5-4L四層接線端子可用于分配控制器和系統之間的信號，節省空間。基于端子條橋接件和4位連接器的不同配置組合方式，該接線端子可進行靈活的信號分配，節省大量空間。
