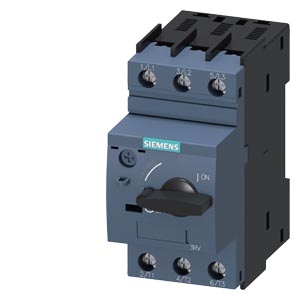

脫扣器 6.3 A A 脫扣器 4.5...6.3 A, N 脫扣器 130 A, 用于變壓器保護, 螺紋連接, 標準交換容量 |
產品品牌名稱 |
SIRIUS |
產品名稱 |
斷路器 |
產品的規格 |
用于變壓器保護 |
產品類型名稱 |
3RV6 |
綜合技術數據 |
斷路器的結構尺寸 |
S00 |
損耗功率 [W] 總計 典型 |
6 W |
絕緣電壓 污染度 3 時 AC 時 測定值 |
690 V |
抗沖擊電壓能力 測定值 |
6 kV |
耐沖擊性 符合 IEC 60068-2-27 |
25g / 11 ms |
RoHS 指令(日期) |
05/01/2012 |
環境條件 |
安裝高度 高度超出水平面以上 ***大值 |
2 000 m |
環境溫度 |
|
● 運行期間 |
-20 ... +60 °C |
● 運輸期間 |
-50 ... +80 °C |
相對空氣濕度 運行期間 |
10 ... 95 % |
主電路 |
極數 用于主電路 |
3 |
可設置的電流動作值 電流控制的過載脫扣的 |
4.5 ... 6.3 A |
工作電壓 |
|
● 測定值 |
690 V |
● AC-3 時 測定值 ***大值 |
690 V |
工作頻率 測定值 |
50 ... 60 Hz |
工作電流 測定值 |
6.3 A |
工作電流 AC-3 時 400 V 時 測定值 |
6.3 A |
開關頻率 AC-3 時 ***大值 |
15 1/h |
保護和監控功能 |
脫扣等級 |
CLASS 10 |
過電流脫扣器規格 |
熱量 |
極限短路電流 (Icu) 分?jǐn)嗄芰?AC 時 400 V 時 測定值 |
100 kA |
工作短路電流 (Ics) 分?jǐn)嗄芰?AC 時 400 V 時 測定值 |
100 kA |
電流動作值 無延遲的短路脫扣器的 |
130 A |
保護裝置,防止短路導致開關裝置損壞。 |
產品功能 短路保護 |
是 |
短路脫扣器的規格 |
磁性的 |
裝入/固定/外廓尺寸 |
裝入位置 |
任意的 |
緊固類型 |
按照DIN EN 60715在35mm安裝導軌上的螺絲固緊和扣接固緊 |
高度 |
97 mm |
寬度 |
45 mm |
深度 |
96 mm |
須遵守間距 到接地部件 |
|
● 向前地 |
0 mm |
● 反向地 |
0 mm |
● 向上地 |
50 mm |
● 側向地 |
30 mm |
● 向下地 |
50 mm |
接口/ 接線端子 |
電氣連接規格 |
|
● 用于主電路 |
螺栓連接 |
電氣連接的排列 用于主電路 |
上面和下面 |
可連接的導線截面類型 用于主觸點 |
|
● 單芯線或多芯線 |
2x (0,75 ... 2,5 mm²), 2x 4 mm² |
● 細芯線的 帶有電纜末端加工 |
2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²) |
擰緊扭矩 |
|
● 用于主觸點 螺栓連接時 |
0.8 ... 1.2 N·m |
安全 |
防護等級 IP 正面的 符合 IEC 60529 |
IP20 |
防接觸保護 正面的 符合 IEC 60529 |
確保從前部垂直觸摸時手指安全 |
