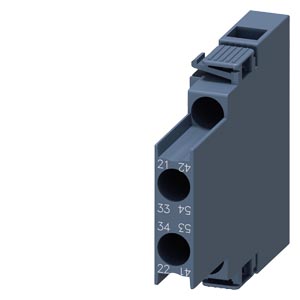

橫向 AUX. 開關組，用于電機接觸器 1 NO + 1 NC，尺寸 S00，螺釘終端 DIN EN 50012 和 DIN EN 50005

產品品牌名稱

SIRIUS

產品類別

輔助開關

產品名稱

輔助開關

產品的規格

可首先側面加裝

應用適宜性

輔助和電力接觸器

綜合技術數據

接觸器的結構尺寸

S00

絕緣電壓污染度 3 時 AC 時測定值

690 V

抗沖擊電壓能力測定值

6 kV

防護等級 IP 正面的

IP20

機械式使用壽命（轉換周期）典型

10 000 000

電氣使用壽命（操作循環） AC-15 時 230 V時典型

200 000

RoHS 指令（日期）

05/01/2012

常閉觸點數量用于輔助觸點

● 無延遲轉換的

1

● 滯后轉換的

0

常開觸點數量用于輔助觸點

● 無延遲轉換的

1

● 超前轉換的

0

轉換器數量輔助觸頭的無延遲轉換的

0

工作電流 AC-15 時 690 V 時測定值

1 A

工作電流輔助觸頭的 AC-12 時

● 24 V 時

10 A

● 230 V時

10 A

工作電流輔助觸頭的 AC-14 時

● 125 V 時

6 A

● 250 V 時

6 A

工作電流輔助觸頭的 AC-12 時 ***大值

10 A

工作電流輔助觸頭的 AC-15 時

● 24 V 時

6 A

● 230 V時

6 A

● 400 V 時

3 A

工作電流輔助觸頭的 DC-12 時

● 24 V 時

10 A

● 110 V時

3 A

● 220 V 時

1 A

工作電流在 2 個串聯導電回路中 DC-12 時

● 24 V 時測定值

10 A

● 60 V 時測定值

10 A

● 110 V時測定值

4 A

● 220 V 時測定值

2 A

● 440 V 時測定值

1.3 A

● 600 V 時測定值

0.65 A

工作電流在 3 個串聯導電回路中 DC-12 時

● 24 V 時測定值

10 A

● 60 V 時測定值

10 A

● 110 V時測定值

10 A

● 220 V 時測定值

3.6 A

● 440 V 時測定值

2.5 A

● 600 V 時測定值

1.8 A

工作電流在 2 個串聯導電回路中 DC-13 時

● 24 V 時測定值

10 A

● 60 V 時測定值

3.5 A

● 110 V時測定值

1.3 A

● 220 V 時測定值

0.9 A

● 440 V 時測定值

0.2 A

● 600 V 時測定值

0.1 A

工作電流在 3 個串聯導電回路中 DC-13 時

● 24 V 時測定值

10 A

● 60 V 時測定值

4.7 A

● 110 V時測定值

3 A

● 220 V 時測定值

1.2 A

● 440 V 時測定值

0.5 A

● 600 V 時測定值

0.26 A

工作電流輔助觸頭的 DC-13 時

● 24 V 時

6 A

● 48 V 時

2 A

● 60 V 時

2 A

● 110 V時

1 A

● 125 V 時

0.9 A

● 220 V 時

0.3 A

● 250 V 時

0.3 A

接觸可靠性輔助觸頭的

每億次操作轉換有一次錯接(17V, 1mA)

環境條件

環境溫度

● 運行期間

-25 ... +60 °C

● 存放期間

-55 ... +80 °C

安全

產品功能

● 鏡像觸點符合 IEC 60947-4-1

是

● 優先級控制符合 IEC 60947-5-1

否

裝入/固定/外廓尺寸

緊固類型

扣接固定

高度

57.4 mm

寬度

10 mm

深度

66 mm

接口/ 接線端子

電氣連接規格用于輔助和控制電路

螺栓連接

可連接的導線截面用于輔助觸點

● 單芯線或多芯線

0.5 ... 2.5 mm²

● 細芯線的帶有電纜末端加工

0.5 ... 2.5 mm²

可連接的導線截面類型

● 用于輔助觸點

— 單芯線或多芯線

2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²)

— 細芯線的帶有電纜末端加工

2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²)

● 在 AWG 導線處用于輔助觸點

2x (20 ... 16), 2x (18 ... 14)

AWG 號碼作為已編碼可連接的導線截面用于輔助觸點

20 ... 14
