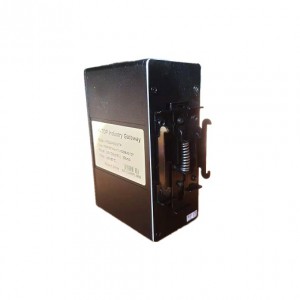

Profibus DP主站轉CC-LINK IEFB 協議轉換網關 HT3S-DPM-CIS

技術參數

◆PROFIBUS-DP/V0 協議符合GB/T 20540-2006：測量和控制數字?jǐn)?shù)據通信工業控制系統用現場總線第3 部分：PROFIBUS 規范；

◆PROFIBUS-DP 作為主站，波特率達到12M；

◆PROFIBUS-DP 作為主站，可接DP從站數量32個，單個DP從站通訊數據不超過244個字節；

◆PROFIBUS協議總線可接126個DP從站，建議每32個DP從站加裝一個中繼器，以保證總線信號質量；由于內部存儲器總?cè)萘肯拗疲�如果每個站數據量較多，則DP從站的數量可能受到縮減。

◆采用標準9 針D 形PROFIBUS 插座（孔）。建議用戶使用標準PROFIBUS插頭及標準PROFIBUS 電纜。有關PROFIBUS安裝規范請用戶參照有關PROFIBUS 技術標準。

CCLINK IE FIELD BASIC技術參數

● 網關作為CCLINK IE FIELD BASIC網絡的從站，可以連接PLC。

● 通過網關的撥碼，可以設置網關占用1個站~4個站

● 輸入輸出字節數：輸入字?jǐn)?shù)***大128 word、輸出字?jǐn)?shù)***大128 word。

● 網關占用幾個站，直接決定輸入輸出數量，見下表：

電氣參數

● 電源電壓：直流 24V/200mA（18V～30V 可用），使用中建議接好保護地 PE

● 環境溫度： 運輸和存儲：-40℃～+85℃ 工作溫度：-40℃～+75℃

● 工作相對濕度：-25～55℃， 濕度≤95%

● 外形尺寸：50mm（寬）×126mm（高）×94mm（厚）；

● 安裝方式：35mm導軌；

● 防護等級：IP20；

● 重量：約500g。
