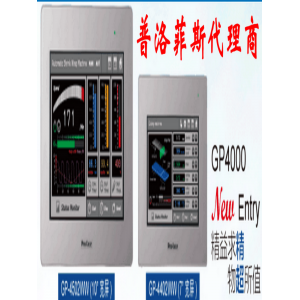

點擊圖片查看原圖

品牌：	Proface
型號：	PFXGP4601TAA
顯示尺寸：	12.1"
分辨率：	800 x 600 像素 (SVGA)
單價：	面議
所在地：	上海
有效期至：	長期有效
最后更新：	2024-09-23 14:20
瀏覽次數：	493

店鋪基本資料信息

普洛菲斯Proface觸摸屏服務商
[VIP第3年] 指數:4
通過認證 [誠信檔案]
聯系人關小姐(女士) 經理
會員 [當前離線] [加為商友] [發送信件]
電話13816971830
手機13816971830
地址上海市寶山區富聯一路98弄6號

產品詳細說明

PFXGP4601TAA

about="/zh-hans/product/hmi/gp4000/spec/PFXGP4601TAA">

基本產品信息
顯示規格
電氣規格
環境規格
存儲器規格
接口規格
結構規格
外形尺寸

基本產品信息

類型

可編程人機界面

系列

GP4000系列

顯示屏尺寸

12"

型號

PFXGP4601TAA

全球代碼

PFXGP4601TAA

產品特點

12" AC 模擬型

維修服務

維修服務期內，可維修

顯示規格

顯示屏類型

TFT 真彩 LCD

顯示尺寸

12.1"

分辨率

800 x 600 像素 (SVGA)

有效顯示面積

W246.0 x H184.5 mm

顯示顏色

65,536色 (無閃爍) / 16,384色 (閃爍)

背光燈

白色LED (用戶不可自行更換。需要更換時，請聯系當地Pro-face分支機構)

背光燈壽命

50,000小時以上(在25℃的環境下連續工作 - 亮度下降至原來的50%或背光燈開始閃爍)

亮度調節

可通過觸摸面板或軟件進行16級調節

觸摸面板類型

電阻式(模擬)

觸摸面板分辨率

1,024 x 1,024

觸摸面板壽命

1,000,000次以上

語言字體

日文：6,962 (日本工業標準 1 & 2) (包括607非漢字字符)， ANK：158 (可下載韓語、簡體中文和繁體中文)

字符大小

標準字體：8×8, 8×16, 16×16 和 32×32像素字體，矢量字體：6至127像素字體，圖像字體：8至72像素字體

字體大小

標準字體：寬度可擴展8倍，高度可擴展8倍。^*1

8 x 8 點

100字符 x 75行

8 x 16 點

100字符 x 37行

16 x 16 點

50字符 x 37行

32 x 32 點

25字符. x 18行

1其他字體大小可通過軟件設置。

電氣規格

輸入電壓

100~240 Vac

額定電壓

85~264 Vac

額定頻率

50 / 60 Hz

額定頻率范圍

47~63 Hz

電壓降

1 cycle以下 (壓降間隔必須1秒以上)

功耗

100 Vac：44 VA以下， 240 Vac：58 VA以下

瞬時電流

30 A以下

抗干擾性能

干擾電壓：1,500Vp-p
脈沖周期：1µs
上升時間：1ns
(通過噪聲模擬器)

絕緣強度

1,500 Vac，20 mA 小于1分鐘(電源端子和FG端子之間)

絕緣電阻

500 Vdc, 10 MΩ 以上

環境規格

國際安全標準

工作溫度

0 ~ 55 °C

存儲溫度

-20 ~ +60 °C

工作濕度

10~90%RH (無凝露，濕球溫度計溫度: 39°C以下)

存儲濕度

10~90%RH (無凝露，濕球溫度計溫度: 39°C以下)

防塵

0.1mg/m³以下(絕緣級)

污染等級

2級污染

空氣質量

無腐蝕性氣體

氣壓(工作海拔)

800~1,114hPa (海拔2,000米以下)

抗振性能

符合IEC/EN61131-2標準
5~9Hz 單振幅：3.5mm
9~150Hz恒定加速度：9.8m/s²
X、Y、Z軸各10次(100分鐘)

抗沖擊性能

符合IEC/EN61131-2標準，147m/s²，X、Y、Z軸各3次

抗靜電性能

接觸式放電：6kV(符合IEC/EN61000-4-2，3級標準)

存儲器規格

應用程序存儲器

FLASH EPROM 32MB (包括邏輯程序區)

備份存儲器

SRAM 320 KB (用可更換鋰電池備份內存)

邏輯程序區

FLASH EPROM 132 KB (可容納15,000步程序)^*2

變量區

SRAM 64 KB (用可更換鋰電池備份內存)

時鐘精度

±65秒/月(室溫及電源關閉情況下的誤差)^*3

2可達到60,000步，但這樣將減少1M的應用程序區(用于畫面數據)。

3根據工作溫度和使用壽命，時鐘可能會有誤差：-380 ~ +90秒/月。請關注并在必要時做出調整。

接口規格

串口(COM1)

異步傳輸：RS-232C；數據長度：7或8位；停止位: 1或2位；校驗: 無、奇或偶；數據傳輸速率：2,400bps至115,200bps；接頭：D-Sub 9針(凸型)

串口(COM2)

異步傳輸：RS-422/485；數據長度：7或8位；校驗：無、奇或偶；停止位：1或2位；數據傳輸速率：2,400bps至115,200 bps、187,500bps(MPI)； D-Sub 9針(凸型)

USB(Type-A)接口

USB2.0(USB TYPE-A 接頭)×1；
電源電壓：5Vdc±5%；
輸出電流：500mA以下；
通訊距離：5m以下

USB(Mini-B)接口

USB 2.0 (Mini-B) x 1，*大傳輸距離：5米

以太網口

IEEE802.3i/IEEE802.3u，10BASE-T/100BASE-TX，RJ-45接頭×1

SD卡接口

SD卡插槽 x 1

結構規格

接地

功能接地：接地電阻為100Ω，電纜橫截面積為2mm²(AWG 14)以上，或當地適用標準。(FG與SG端子同)

冷卻方式

自然風冷

結構

IP65f NEMA #250 TYPE 4X/13 (前面板)^*4

面板開孔尺寸

W301.5 x H227.5 mm
面板厚度：1.6~5 mm^*5

重量

2.5kg以下

4本產品的正面安裝于固定面板上，已使用與規格中的標準相當的條件對其進行了測試。

5尺寸公差為+1/0mm，倒角半徑小于R3。即使安裝面板的厚度在“面板開孔尺寸”建議的范圍之內，由于面板材質、尺寸、安裝位置和其他設備等原因，面板也可能會發生彎曲。因此，可能需要對安裝表面進行加固。

外形尺寸

面板開孔尺寸

安裝電纜后外形尺寸
