- 放電能力 100 kA (10/350 μs)
- 總電流保護器尤其適用于，依據IEC 60634-5-53的TT系統中，“3+1”“1+1”電路的N線和PE線之間的保護。
- 沿面放電火花間隙技術
- 工作狀態/故障以綠-紅標記在監視窗口中指示

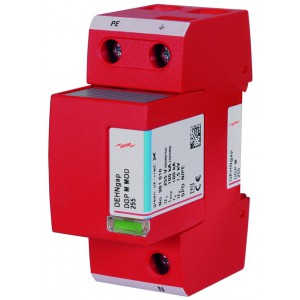

DEHNgap M 255 (FM)
單極模塊化能量協調N-PE雷電流保護器；FM版本帶遙信端子。
2 產品
貨號 961101 DGP M 255
全球貿易項目代碼 4013364118676, 海關HS編碼: 853630, 總重: 331.00 g, 包裝單位: 1.00 件
前代產品 900055
DEHNgap M 255 是一款能量協調型N-PE雷電流保護器
單極模塊可插拔能量協調型N-PE雷電流保護器，2模寬度
依據EN 61643-11，1級SPD
沿面放電火花間隙
故障指示
雷電沖擊電流(10/350)：100 kA
電壓保護水平：≤ 1.5 kV
交流255V時續流遮斷能力：100 Arms
TOV耐受：1200 V/200 ms
依據IEC 62305-4可與紅線產品DEHNgap C S N-PE電涌保護器能量協調使用
制造商： DEHN
型號: DGP M 255
貨號: 961101
其他類似產品
技術參數
| SPD依據 EN 61643-11/...IEC 61643-11 |
1級 / I級 |
| 交流***大持續工作電壓 (UC ) |
255 V (50 / 60 Hz) |
| 雷電沖擊電流 (10/350 μs) (Iimp ) |
100 kA |
| 比能量 (W/R) |
2.50 MJ / ohms |
| 電壓保護水平 (UP ) |
≤ 1.5 kV |
| 工頻續流遮斷能力 (Ifi ) |
100 Arms |
| 響應時間 (tA ) |
≤ 100 ns |
| TOV 特性 (UT) |
1200 V / 200 ms 耐受 |
| 工作溫度范圍 (并聯) (TUP ) |
-40 °C ... +80 °C |
| 工作溫度范圍 (串聯) (TUS ) |
-40 °C ... +60 °C |
| 工作狀態/故障指示 |
綠 / 紅 |
| 端口數 |
1 |
| ***小安裝導線截面積 (N, PE, 9) |
10 mm2 單股線/軟線 |
| ***大安裝導線截面積 (N, PE) |
50 mm2 多股線 / 35 mm2 軟線 |
| ***大安裝導線截面積 (9) |
35 mm2 多股線 / 25 mm2 軟線 |
| 安裝方式 |
35 mm DIN 軌，依據 EN 60715 |
| 外殼材質 |
紅色熱塑性材料， UL 94 V-0 |
| 安裝地點 |
室內 |
| 防護等級 |
IP 20 |
| 尺寸 |
2 模數, DIN 43880 |
| 認證 |
VDE, KEMA, UL |
