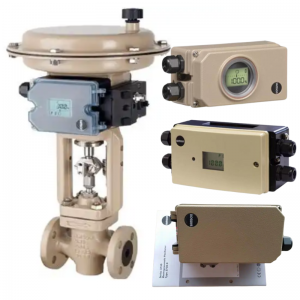

Samson 閥門 3241 DN50、3277 - 350 氣動執行器、3730 - 3 定位器產品介紹

    Samson 3241 型閥門是一款適用于多種復雜工業場景的單座直通閥，公稱通徑為 DN50。它在食品、化工、電氣等行業都能發揮重要作用，通過與執行機構的配合，**控制管道內流體的通斷與流量。

這款閥門的結構設計緊湊合理，閥座與帶閥桿的閥芯均安裝在閥體中，部分型號的閥座已集成在閥體，能有效減少安裝復雜度。閥桿通過閥桿接頭夾具連接至執行機構推桿，確保動作的**傳遞，同時由彈簧加載式 V 形環填料進行密封，有效防止介質泄漏。

 在故障 - 安全動作方面，當出現氣源或控制信號故障時，其故障 - 安全位置取決于所用執行機構。若搭配 3271 型或 3277 型氣動執行機構，當執行機構推桿伸出 (FA)，信號壓力降低或氣源故障時，彈簧下移執行機構推桿關閉閥門，信號壓力增高克服彈簧作用力時閥門打開；當執行機構推桿縮回 (FE)，信號壓力降低或氣源故障時，彈簧上移執行機構推桿打開閥門，信號壓力增高時閥門關閉。

      3277 - 350 氣動執行器

 3277 - 350 氣動執行器隸屬 3277 型氣動執行器系列，其隔膜面積為 350cm² ，能產生強大的推力，以驅動閥門**動作。

 它的工作原理基于信號壓力與彈簧力的相互作用。信號壓力作用于隔膜表面產生力，該力與執行器中的彈簧力相對抗，從而推動執行機構閥桿動作。執行機構閥桿的作用方向取決于彈簧在執行器中的安裝方式，幾個彈簧還可相互組合安裝，以滿足不同工況需求。

      3277 - 350 氣動執行器具備眾多優勢。在結構設計上，底部隔膜外殼安裝了額外的軛架，這不僅允許直接連接定位器和 / 或限位開關，還能保護內部的行程選擇。它的額定行程范圍實用，在高沖程速度下能保持穩定運行，且摩擦低。通過改變彈簧數量或壓縮量，可實現各種工作范圍，無需特殊工具即可改變工作范圍或反轉動作方向（帶手輪的版本也適用）。并且可以安裝機械可調節的行程停止器，在兩個作用方向上（閥桿延伸或收縮）的行程減少高達 50% 。

3730 - 3 定位器
       Samson 3730 - 3 定位器防護等級高達 ip66，可有效抵御灰塵、水及其他惡劣環境因素的影響，確保在各種復雜工況下穩定運行。它可選本安型，可帶 hart 協議，使用溫度范圍為 - 20℃ - 80℃ ，能適應絕大多數工業環境的溫度變化。

 在操作方面，3730 - 3 定位器主要通過旋轉按鈕來選擇參數，按壓按鈕進行確認，操作簡單便捷。對于雙作用的執行器，必須要使用反向氣動放大器。執行器安全動作復位開關分為 ato、atc 兩種情況 ，“彈簧關閉閥” 對應開關位置 airtoopen；“彈簧開啟閥” 對應開關位置 airtoclose；對于接合了反向放大器的定位器，開關位置為 airtoopen 。容量限制器可讓供氣適配不同尺寸執行器，根據空氣在執行器中的連接方式，有多個固定設定可用。

 在調試過程中，接入儀表風及電信號（端子 11 接 +，端子 12 接 - ），通過執行器安全動作復位開關確定閥門動作方式，再按步驟依次設置各項參數，設定完參數后，用一字起按壓初始化鍵開啟自動調試，即可快速完成調試，投入使用。
