■ 完整的預接線單元，由底座和插入式保護模塊組成
■ 高放電能力，高通流量氧化鋅壓敏電阻/火花間隙
■ “動態熱脫扣”SPD監控裝置，高可靠性
圖片僅供參考

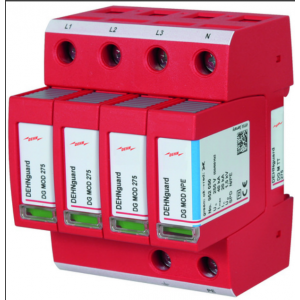

模塊化電涌保護器，用于TT和TNS系統（3+1電路）。
Technical Specification
盾牌浪涌咨詢熱線：18621383635
型號
SPD依據 EN 61643-11/...IEC 61643-11
2級 / II級
與終端的能量協調性 (≤10m)
2級+3級
標稱交流電壓 (UN)
230 / 400 V (50 / 60 Hz)
交流***大持續工作電壓 [L-N] (UC)
275 V (50 / 60 Hz)
交流***大持續工作電壓 [N-PE] (UC)
255 V (50 / 60 Hz)
標稱放電電流 (8/20 μs) (In)
20 kA
***大放電電流 (8/20 μs) (Imax)
40 kA
電壓保護水平 [L-N]/[N-PE] (UP)
≤ 1.5 / ≤ 1.5 kV
5 kA 時的電壓保護水平 [L-N]/[N-PE] (UP)
≤ 1 / ≤ 1.5 kV
工頻續流遮斷能力 [N-PE] (Ifi)
100 Arms
響應時間 [L-N] (tA)
≤ 25 ns
響應時間 [N-PE] (tA)
≤ 100 ns
***大后備熔絲
125 A gG
***大后備熔絲短路耐受能力 (ISCCR)
50 kArms
TOV 特性 (UT) [L-N]
335 V / 5 sec 耐受
TOV 特性 (UT) [L-N]
440 V / 120 min 安全失效
TOV 特性 (UT) [N-PE]
1200 V / 200 ms 耐受
工作溫度范圍 (TU)
-40 °C ... +80 °C
工作狀態/故障指示
綠 / 紅
端口數
1
接線截面積 (***小)
1.5 mm2 單股線/軟線
接線截面積 (***長)
35 mm2 多股線/25 mm2 軟線
安裝方式
35 mm DIN 軌，依據 EN 60715
外殼材質
紅色熱塑性材料，UL 94 V-0
安裝地點
室內
防護等級
IP 20
尺寸
4 模數，DIN 43880
認證
KEMA, VDE, UL
附加技術參數：
---------------------------------
雷電沖擊電流 (10/350 µs) [N-PE] (Iimp)
12 kA
電壓保護水平 [L-PE] (Up)
≤ 1.5 kV
電涌保護器在 16.7Hz 下用于牽引供電系統
型號
DG M TT 275
貨號
952 310
- 測試電壓 AC (UC)
275 V
- 標稱電壓 AC (UN)
230 / 400 V
- 標稱頻率 AC (fN)
16.7 Hz
重量
405 g
海關HS編碼
853630
全球貿易項目代碼
4013364108479
包裝
1 件
